המדריך לפדאלבורד : איך לחשמל את הפדאלים שלכם


אז אחרי ששאלו אותנו המון פעמים שאלות בנושא ספקי כח לאפקטים, החלטתי לכתוב פוסט על הנושא.

במאמר הזה נעבור על חלק מהמונחים והסימנים הנפוצים בתחום ספקי הכח
, שבשאיפה יעזור לכם להתמצא יותר בנושא ולבחור ספק כוח מתאים לפדאלים שלכם.




מה צריך לדעת ?

1. כמה מתח הפדאל שלכם דורש
2. סוג הזרם שהפדאל צריך
- ישר או חלופין (AC/DC)
3. כמה זרם הפדאל צורך
4. איזה סוג פלאג הפדאל צריך
5. אם הוא דורש זרם
ישר, מה הקוטביות של הפלאג




1. מתח
אם כבר יש לכם כמה אפקטים אז אתם בטח יודעים שרובם ניזונים ממתח של  9V, שנהפך למין סטנדרט בעולם האפקטים.
כמובן שעדיין יש כאלה שעובדים עם 12
V  (הרבה אפקטים של Trex, סדרת ה-Nova של tc electronic ועוד), 15V (סדרת המנורות של Radial) וגם מתחים יותר חריגים כמו 18, 24 ואפילו 40.

על הפדאל שלי רשום 12V, האם אפשר לחבר לו ספק כוח של או 18 וולט ?

אם תחברו לפדאל שלכם מתח גבוה יותר מהמתח בו הוא תוכנן לעבוד סיכוי לא רע שרגע אחרי זה תחפשו טלפון של מתקן אפקטים.
על הרבה אפקטים (בעיקר אובדרייב\דיסטורשן\בוסטרים אנלוגיים) יש סימון של
9-18 וולט. כלומר, הם יכולים לעבוד בצורה תקינה עם מתח של מ-9 ועד 18 וולט. (כמעט כל האוברדרייבים של Fulltone, למשל)
מתח גבוה יותר יכול לתת לאוברדרייב שלכם סאונד שונה קצת, מעט פחות מקומפרס ועם יותר הדרום.
בדיליי, הפדאל יוכל לקבל סיגנאל חזק יותר מבלי להיכנס לדיסטורשן. שימושי במיוחד אם אתם שמים את הדיליי שלכם ב-Effects Loop או משתמשים בגיטרה עם סיגנאל חזק במיוחד כמו גיטרה בס אקטיבית למשל.
חשוב מאוד לבדוק האם לפי הוראות היצרן הפדאל יכול לעבוד במתח גבוה יותר מ-9 וולט לפני שמנסים !

אם תספקו לו מעט מדיי מתח,הוא לא ייפגם, אבל יכול להיות שהוא לא יפעל כראוי.
יש פדאלים שאמנם רשום עליהם 12 וולט אבל אפשר לעבוד איתם בצורה תקינה גם ב-9 וולט. למשל :
tc electronic Nova Delay, יכול לעבוד מצוין גם עם 9 וולט ללא הבדלים בסאונד. ההבדל היחיד שיהיה הוא הדרום נמוך יותר. זה אומר שהפדאל יכול להתמודד פחות טוב עם סיגנאל חזק מאוד (כמו למשל מדיסטורשן\בוסטר חזק או אם הוא ממוקם ב-Effects Loop של מגבר).

כיתוב למתח נדרש על Fulltone OCD

2. זרם –
AC או DC
סוג המתח הנפוץ בעולם הפדאלים הוא זרם ישר (באנגלית Direct Current, מסומן בקיצור DC)

כמובן שניתן למצוא גם פדאלים שדורשים זרם חלופין (באנגלית - Alternating Current או בקיצור AC)
כמו ה- Whammy המפורסם (גירסאות 1-4) , Line 6 M9 או M13, אפקטים מבוססי מנורות שלElectro Harmonix, טיוב קינג של Ibanez ועוד...


3. צריכת זרם במיליאמפר (
Milliamper)


לפני שבוחרים ספק כוח, חשוב לברר את צריכת הזרם של כל אחד מהאפקטים שלכם.

הצריכה המקסימאלית של אפקטים אנלוגיים נפוצים כמו ווא ווא ואוברדרייבים (לא מבוססי מנורות) היא זניחה יחסית ונמצאת בד"כ בטווח של כמה מילי אמפרים בודדים לכמה עשרות (חריג).

האפקטים הזללנים הם בד"כ אפקטים דיגיטליים של מודולציה, דיליי וריוורב. במקרה הזה אפקט בודד יכול להגיע לכמה מאות (לדוגמא, ה –
Strymon Timeline  דורש קצת פחות מ-300 מיליאמפר)
זהו הנתון שהכי קשה למצוא. משום מה, חלק מהיצרנים לא נוטים לפרסם את נתוני הצריכה באופן גלוי ולפעמים שהם כן עושים זאת, הדרישות מוגזמות מהצריכה בפועל.




כמה דוגמאות לצריכה של אפקטים נפוצים :

ווא ווא :
Crybaby – 3ma

בוסט \ אוברדרייב \ דיסטורשן :
Xotic BB Preamp – 6ma
Wampler Pinnacle – 9ma

Xotic EP Booster – 5ma
Providence Stampede OD – 90ma
(מתח מוקפץ פנימית ל-15v)


מודולציה :
Diamond Tremolo – 30ma.
Strymon Lex - ~180ma
(אפקט דיגיטלי מבוסס DSP)
Fulltone Mini Deja Vibe – 96ma

קומפרסור :
Diamond Compressor – 15ma
Wampler Ego Compressor – 14ma



דיליי :
Strymon El Capistan - ~180ma (אפקט דיגיטלי מבוסס DSP)
Wampler Faux Tape Echo – 40ma (דיליי "היברידי")


ריוורב :
Wet Reverb – 65ma
Strymon Bluesky – 180ma



קיבלתי עם פדאל שקניתי ספק כוח עם 1300 מילי אמפר, האם זה אומר שזו הצריכה המקסימאלית שלו ?
נדיר מאוד שהצריכה המקסימאלית בפועל של הפדאל מגיעה להספק המקסימאלי של הספק המצורף ע"י היצרן.
דוגמא טובה למקרה זה היא הפדאלים של
Strymon. הספק המצורף הוא 1300 מילי אמפר, אבל הפדאל בפועל צורכים הרבה פחות (180-300 מילי אמפר).
אפשר לחפש את הנתון המדויק במדריך למשתמש של הפדאל או להיעזר בחברינו גוגל. (חפשו את שם הפדאל +
Current draw או ma draw)

קניתי ספק כוח שרשום עליו 1 אמפר (1000 מילי אמפר) ויש לי אוברדרייב שצורך 20 מילי אמפר, האם בטוח להפעיל אותו עם הספק ?
בהחלט כן. אין בעיה לספק יותר זרם מהנדרש (בניגוד למתח). חשוב לדאוג לא לספק פחות מדיי, כי אז יכולות להתעורר בעיות כמו איבוד ווליום, ניתוקים או שהפדאלים פשוט לא ידלקו.
במידה ואתם מפעילים מספר אפקטים מספק כח אחד עם מפצל, ודאו שסכום הצריכה של כולם לא עולה על ההספק (במיליאמפר) של ספק הכח.



4. קוטביות (הערה : במקרה של
AC, אין קוטביות)
בכל פלאג של ספק כוח קיימים שני חיבורים – חיבור פנימי ומעטפת חיצונית.
בפדאלים, הקוטביות הנפוצה היא של מינוס בחיבור הפנימי (במרכז, באמצע או איך שלא תקראו לזה).

ככה זה בדרך כלל מסומן על ספק הכח והפדאלים:
כותביות עם מינוס במרכז. הסטנדרט בעולם הפדאלים.


קוטביות עם פלוס במרכז.


ישנם אפקטים שיכולים לעבוד עם שני סוגי הקוטביות.
עליכם וודא שהקוטביות של הספק תואמת לקוטביות של הפדאל - מינוס למינוס ופלוס לפלוס.

לא ניתן לשרשר אפקטים שעובדים בקוטביות שונה אחד עם השני.
5. סוג וגודל הפלאג


הפלאג הנפוץ ביותר בעולם הפדאלים הוא מה שמכונה
Barrel Type בגודל של (5.5 קוטר חיצוני עם כניסה לפין בקוטר של 2.1), תודות לחברת BOSS שבחרה הפלאג הזה לאפקטים שלה בשנות ה-70 ויצרה את הסטנדרט העולמי.



וגם כאן כמובן שניתן למצוא חריגים, כמו פלאג 3.5 מ"מ
 שאפשר למצוא בחלק מהאפקטים של Electro Harmonix, אפקטים ישנים של DOD, Rat ועוד...
אם יש לכם פדאל שדורש חיבור כזה ואין לכם שנאי עם פלאג מתאים, ניתן להשתמש במפצל פשוט כדי להמיר את הפלאג הקיים.


הערה נוספת : מיוצב או לא מיוצב ?

נסביר את המונחים בקצרה מאוד :

ספק כח מיוצב מספק מתח קבוע, למשל 9V, ללא קשר לצריכת הזרם של המכשיר המחובר אליו.


המתח שספק כח לא מיוצב מספק, כן תלוי בצריכת הזרם של המכשיר אליו הוא מחובר. ככל שהצריכה של המכשיר תעלה, המתח המסופק ירד.

את כמות הפדאלים שמיועדים לעבוד עם ספק כח לא מיוצב אפשר לספור על יד אחת (ככל הידוע לנו, רק המודלרים של Line 6). לכן חשוב שספק הכח שלכם יהיה מיוצב כדי שהאפקטים שלכם יפעלו בצורה תקנית  וללא רעשים.


אז אחרי שהבנו את הדרישות של הפדאלים שלנו, אילו אפשרויות יש לנו לספקי כוח ?


סוללות
סוללה אמנם תספק את החשמל הכי שקט מכל האפשרויות, אבל היא בהחלט לא הפיתרון הכי נוח שיש, אני בטוח שלא תרצו שבאמצע ההופעה האוברדרייב החביב עליכם יפסיק לעבוד כי נגמרה לו הסוללה...
ובטווח הארוך היא גם תהיה כנראה היקרה ביותר.
בנוסף, לא כל הפדאלים יכולים לעבוד עם סוללה ! חלק מיצרני האפקטים בוחרים לא להוסיף אפשרות לעבודה עם סוללה מסיבות של שמירה על הסביבה, חיסכון במקום (באפקטים קטנים) או פשוט כי הצריכה של פדאל גבוהה מאוד.

ספק כח + מפצל שרשרת

הפיתרון הנפוץ והזול מכולם.
קונים ספק כוח עם דרישות מתאימות ומפצל
ומחברים כמה פדאלים ביחד בעזרת ספק אחד.
ודאו שלשנאי שלכם יש מספיק זרם לכל הפדאלים. אין בעיה לספק יותר זרם ממה שצריך (לא לבלבל עם מתח).
 כלומר, אם קניתי ספק כוח עם
600ma ויש לי 3 פדאלים שכל אחד מהם צורך 50ma, הספק חזק מספיק.

חסרונות :

- סיכוי גדול יותר לרעשים נלווים.
מכיוון שכל הפדאלים חולקים את אותו חיבור אדמה, יש יותר סיכוי להיווצרות רעשים ו"האמים".
הבעיה נפוצה יותר בחיבור של אפקטים דיגיטאליים. נסו למשל לשרשר אפקט של
Strymon עם אפקטים אחרים באותו ספק ותקבלו רעש לא נעים.

- אי אפשר לחבר פדאלים עם מתחים שונים (ללא מתאם מיוחד) , סוג זרם שונה או קוטביות הפוכה.
אם יש לכם פדאלים שעובדים עם קוטביות של פלוס, לא תוכלו לחבר אותם עם פדאלים עם קוטביות של מינוס באותו שנאי.
הדבר נכון לפדאלים שפועלים בפועל עם חיבור אדמה הפוך ולא לכאלה שרק מחווטים הפוך, כמו חלק מהאפקטים של אלקטרו הרמוניקס שעובדים עם פלאג 3.5 מ"מ שהוזכר קודם.
במקרה כזה, שקיימים אפקטים עם יותר ממתח אחד או קוטביות שונה, נידרש להשתמש במספר ספרים שונים.

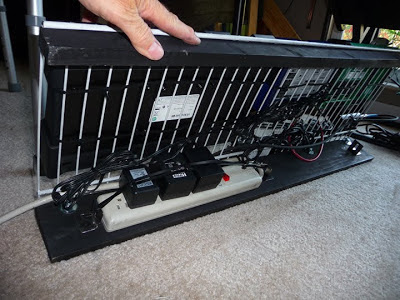

פיתרון נוח ופשו למקרה שחייבים להשתמש ביותר מספק אחד לפדאלבורד, הוא לקבע מפצל שקעים בתחתית הפדאלבורד ולחבר אליו את כל הספקים שלנו. הרבה פחות מסורבל !



ספקי כוח ייעודיים לאפקטים

הספקים האלו תוכננו במיוחד לשימוש עם אפקטים לגיטרה, לכן הם בד"כ מיוצבים ומספקים מתחים נפוצים לשימוש עם האפקטים.

לספקים האלו יש בד"כ מספר יציאות כוח אשר לא קיימת בניהם זרימת חשמל (בידוד גלווני).

Cioks DC10 - ספק כח יעודי לאפקטים

אז למה זה טוב לנו ?
לבידוד הזה יש כמה יתרונות :

- כמו שקראנו במקרה של השימוש במפצל
, מעבר של זרם בין אפקטים יכול ליצור רעשי רקע, "היסים" ו"האמים" למיניהם. הבידוד מאפשר לנו להפעיל אפקטים בעייתים ביציאה נפרדת כדי למנוע רעשים.
חשוב לציין שלא כל ספק כוח שארוז בקופסא יפה ומגיע עם מספר יציאות הוא גם מבודד, מומלץ לבדוק בתיאור המוצר.

- אפשרות לעבוד עם אפקטים בקוטביות שונה, מה שלא ניתן לעשות במקרה של
Daisy Chain וידרוש מאיתנו ספק כוח נפרד. (כמובן, בהתאם לנתונים של ספק הכוח הספציפי)

-  הכפלת מתח עם כבלים מיוחדים : כבל
Y שמתחבר לשתי יציאות ומכפיל לנו את המתח. כלומר, נוכל לחבר את הכבל הזה לשתי יציאות של 9V ולקבל 18V או שתי יציאות של 12V ולקבל 24V.

מתי יהיה יתרון בשימוש עם ספק כח מבודד :


1. כאשר יש לנו פדאלים במתחים שונים או זרם שונה (AC\DC), דבר שיצריך מאיתנו יותר מספק כח אחד.

2. כאשר יש לנו פדאלים שפועלים בקוטביות הפוכה

3.
כאשר יש לנו פדאלים דיגיטליים, בעיקר כאלה שהם מבוססי DSP (כמעט כל הפדאלים של Strymon). לא בכל האפקטים הדיגיטלים קיימת בעיה, אבל אם אתם משרשרים מספר אפקטים יחד ויש לכם רעשים לא טבעיים, אז החשודים הראשונים הם האפקטים הדיגיטליים.

כמובן שחוץ משלושת הדוגמאות שנתנו למעלה, תמיד קיימת אפשרות של אפקטים חריגים שלא יסתדרו טוב בשרשרת, לכן תאלצו לבדוק כל מקרה לגופו.


שאלות \ הערות \ הצעות ? נשמח לשמוע מכם בתגובות כאן למטה.


אהבתם את הפוסט ? שתפו עם החברים !
